ตอนที่ห้า วิธีประกอบชุดยกสลิง การใช้งานและการคำนวนโหลด

รวบรวม เรียบเรียงและนำเสนอ : รณรงค์ แสงตะเกียง
facebook : รณรงค์ แสงตะเกียง
e-mail : sangtakieng@gmail.com  mobile 093 7719222

บริษัท เอเซีย แสงตะเกียง จำกัด (ASSA)
อบรม สัมมนา ที่ปรึกษาจัดทำระบบ & ระเบียบปฏิบัติงาน
e-mail : sangtakieng@gmail.com  mobile 093 7719222

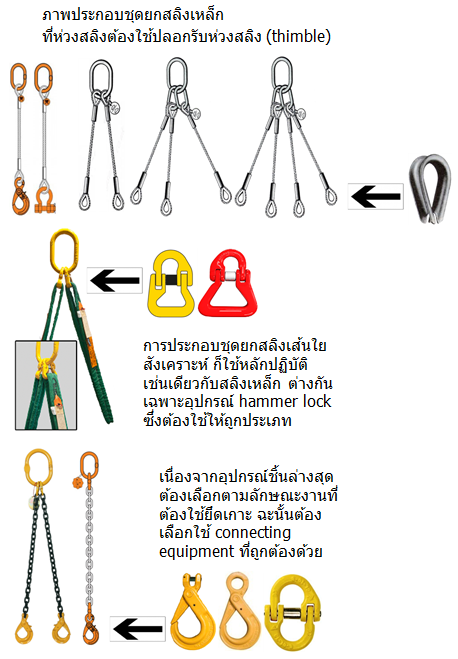

อุปกรณ์ที่มีลักษณะเป็นเส้นเช่น สลิงเหล็ก สลิงเส้นใยสังเคราะห์ โซ่ ฯลฯ จะประกอบเป็นชุดยกได้ ๔ แบบคือ สลิงขาเดียว สลิงสองขา สลิงสามขาและสลิงสี่ขา (one leg sling, two leg sling, three leg sling and four leg sling)



๑. ภาวะรับโหลดของชุดยกสลิง


ภาวะรับโหลดในงานวิศวกรรมมี ๒ ลักษณะคือภาวะรับโหลดแบบสแตติกและภาวะรับโหลดแบบไดนามิกส์ (static load, dynamic load) ภาวะรับโหลดแบบสแตติกคือภาวะรับแรงที่โหลดอยู่นิ่ง แรงจะถูกส่งถ่ายลงพื้นล่างลักษณะกระจายแรง ส่วนภาวะรับโหลดแบบไดนามิกส์ โหลดจะแขวนลอยและเคลื่อนที่ การส่งถ่ายแรงจะเคลื่อนที่สลับกันไปมาจนกว่าของที่ยกถูกวางนิ่งบนพื้น ในที่นี้จะกล่าวถึงไดนามิกส์โหลดที่เกิดจากงานขนย้ายของโดยใช้เครนเท่านั้น

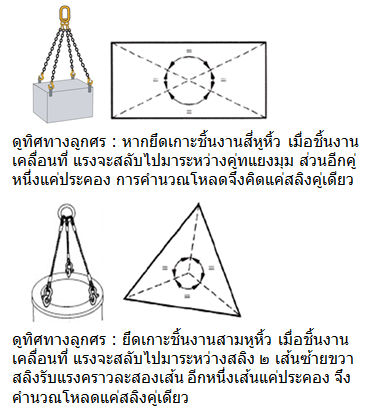

ภาวะรับโหลดของสลิงในงานขนย้ายด้วยเครนจะเป็นแบบไดนามิกส์ จึงสรุปเกี่ยวกับชุดยกสลิงเหล็ก ชุดยกสลิงเส้นใยสังเคราะห์และโซ่ดังนี้

  • สลิงขาเดียว one leg sling : รับโหลดขาเดียว
  • สลิงสองขา two leg sling : รับโหลดสองขา
  • สลิงสามขา three leg sling : รับโหลดสองขา
  • สลิงสี่ขา four leg sling : รับโหลดสองขา


๒. วิธีคำนวณโหลด

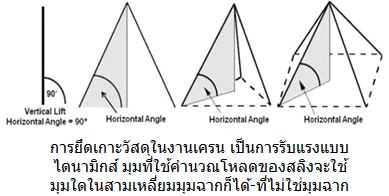

กระบวนการการคิดโหลดชาร์ทของสลิง จะใช้ศาสตร์ทางวิชาตรีโกณมิติร่วมด้วย มุมยึดเกาะที่ต่างกัน ค่ารับโหลดของสลิงก็จะต่างกัน หมายความว่าหากมุมใต้ตะขอยกกางมากขึ้น สลิงจะรับโหลดได้ลดลง ตารางโหลดชาร์ทจึงเป็นเครื่องมือหนึ่งสำหรับผู้ใช้สลิง วิธีอื่น นอกจากอ่านโหลดชาร์ทคือวิธีคำนวณ ในที่นี้จะแนะนำการคำนวณโดยประยุกต์ใช้ศาสตร์ทางด้านตรีโกณมิติ, การประยุกต์ใช้ตรีโกณมิติกับการคำนวณโหลดของสลิง เริ่มจากทบทวนความเข้าใจตามลำดับดังนี้
  • รู้จักทฤษฎีสามเหลียมมุมฉาก มุมภายในสามเหลียมมุมฉากรวมกันแล้วจะได้ = ๑๘๐ องศาและมีมุมฉากกางคงที่ ๙๐ องศา
  • การใช้วิชาตรีโกณมิติ ต้องรู้ค่ามุม ๒ มุมและด้าน ๓ ด้าน จะอธิบายประกอบภาพต่อเนื่องจากลำดับนี้
  • รู้จักสูตร ๓ สูตรทางตรีโกณมิติคือ sin, cos, tan
  • รู้ค่าสัมประสิทธิของ sin 30,45, 60 และสัมประสิทธิของ cos 30,45,60
  • คำนวณเป็น จะคำนวณเป็นตัวอย่างต่อเนื่องจากลำดับนี้


การใช้วิชาตรีโกณมิติ ต้องรู้ค่ามุม ๒ มุมและด้าน ๓ ด้าน : อธิบายประกอบภาพ

  • ในสามเหลี่ยมมุมฉาก มุมฉากจะคงที่ส่วนสองมุมที่เหลือ จะปรับเปลี่ยนได้-แต่-มุมภายในของสามเหลี่ยมมุมฉากต้องรวมกันแล้วได้ = ๑๘๐ องศา
  • มุมที่กำหนดให้ในวิชาตรีโกณมิติ จะกำหนดเป็นมุมใดก็ได้ ยกเว้นมุมฉาก, จากรูปหากมุมที่กำหนดให้เป็นมุมเซต้า (zeta) จะรู้จักชื่อมุม ๒ มุมคือมุมฉากและมุมเซต้า และรู้จักชื่อด้าน ๓ ด้านคือ


ด้าน BC คือด้านตรงกันข้ามมุมฉาก

ด้าน AB คือด้านประชิดมุมที่กำหนดให้

ด้าน AC คือด้านตรงกันข้ามมุมที่กำหนดให้








  • ค่าสัมประสิทธิทางตรีโกณมิติ (load factor) ที่นำมาใช้ cos 30=sin 60 = 0.866, cos 45=sin45 = 0.7071, cos 60=sin 30 = 0.500 และ cos 0=sin90 = 1

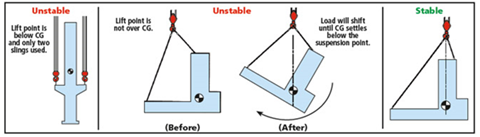

  • องค์ความรู้อื่นที่ต้องใช้ร่วมเพื่อคือจุดศูนย์ถ่วง (center gravity), จุดศูนย์ถ่วงคือจุดรวมน้ำหนักที่ทำให้วัตถุนั้นอยู่ในสภาพสมดุล ในงานยกและย้ายของด้วยเครน จุดศูนย์ถ่วงของวัตถุจะอยู่ตามแนวดิ่งใต้ตะขอยกเสมอ


หมายเหตุ : ในการคำนวณโหลด สามารถใช้ศาสตร์วิชาได้หลายแขนง เอกสารฉบับนี้ นำหลักการทางตรีโกณมิติมาคำนวณ ทั้งนี้ด้วยเห็นว่าเป็นศาสตร์ที่ใช้ความเข้าใจและความจำแบบสมดุล อีกประการคือเข้าใจได้ง่าย ไม่ต้องใช้วุฒิการศึกษาสูง ใช้เพียงพื้นฐานความรู้แค่ระดับศึกษามัธยมต้น ก็เข้าใจได้โดยสะดวก





โจทย์และตัวอย่างการคำนวณ

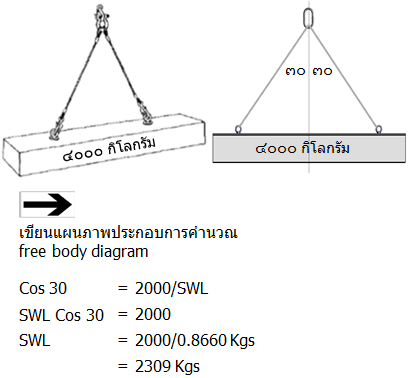

ใช้สลิง ๒ เส้นยึดเกาะโหลดชิ้นงานรูปทรงสมมาตร น้ำหนัก ๔๐๐๐ กิโลกรัม มีมุมสลิงใต้ตะขอยกระหว่างสลิงขาซ้ายกับขาขวา ๖๐ องศา จงคำนวณหาค่า SWL ของสลิงหนึ่งเส้น
วิธีคิด : โจทย์ให้หาว่าสลิงแต่ละเส้นต้องมี SWL เท่าไร, จุดศูนย์ถ่วงของชิ้นงานที่รูปร่างสมมาตร โหลดตามแนวดิ่งใต้ตะขอยกจะเท่ากับ ๔๐๐๐ กิโลกรัม สลิง ๒ เส้น จะรับโหลดตามแนวดิ่ง=๒๐๐๐+๒๐๐๐ กิโลกรัม (สลิงแต่ละเส้นรับโหลด =๒๐๐๐ กิโลกรัม)



หมายความว่าสลิงแต่ละเส้นต้องมีขนาด SWL = 2.4 ตันหรือสลิงโตกว่าก็ได้
 กรณีจะใช้มุมล่างคำนวณก็จะได้ดังนี้, มุมล่างกาง = 180-90-30, จะได้ว่ามุมล่างกาง 60 องศา คำนวณโดยใช้สมการ Sin ซึ่งก็จะได้ผลลัพธ์เท่าเดิม
